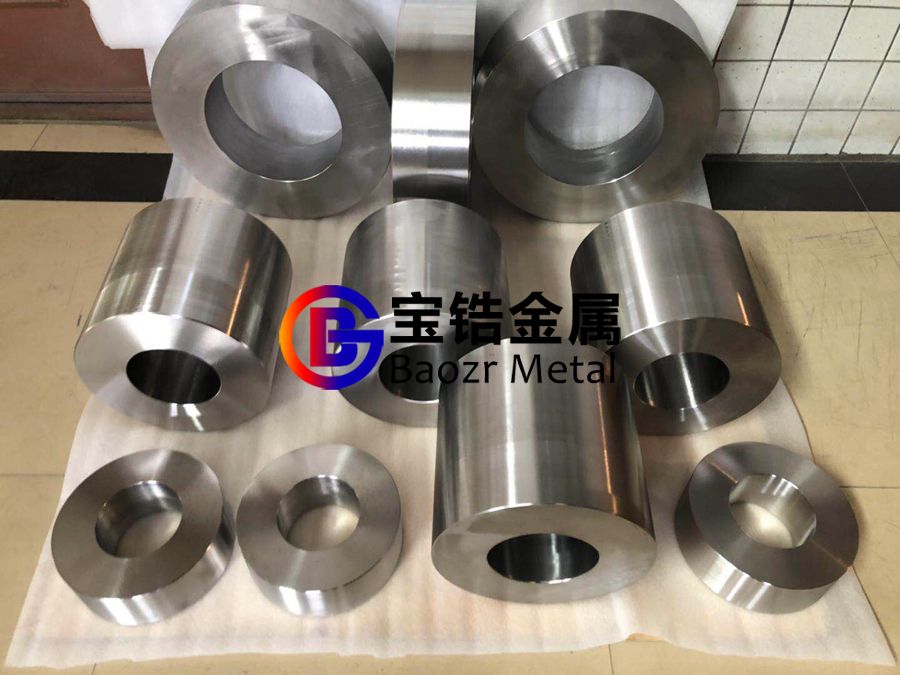

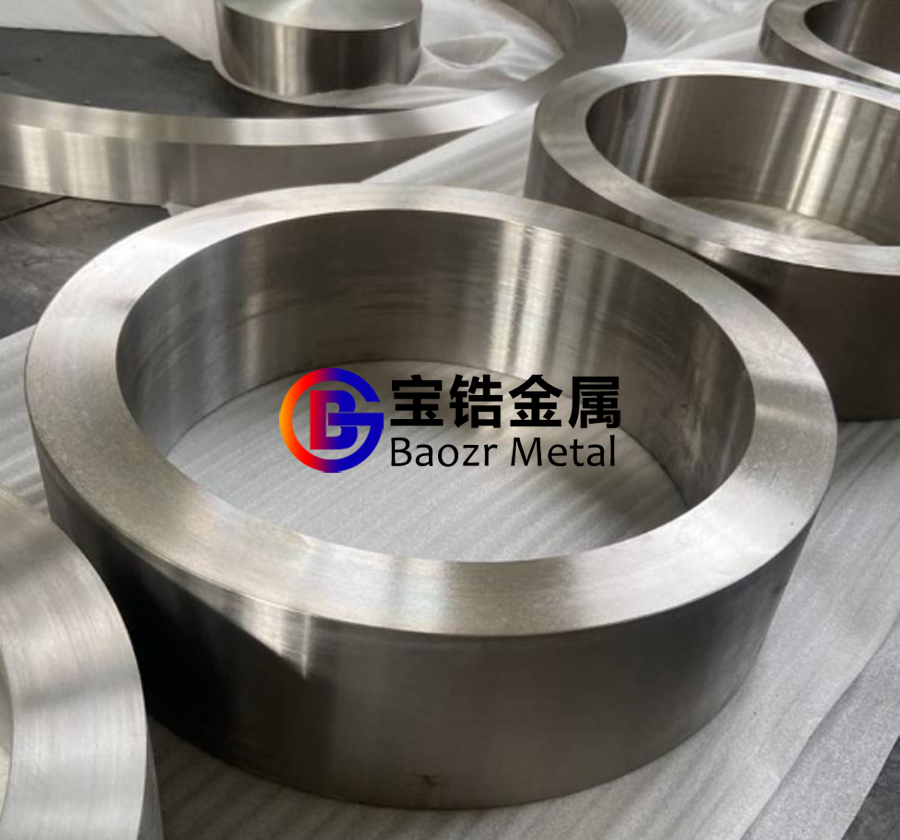

鈦環(huán)作為鈦金屬制成的環(huán)形部件，其應(yīng)用和特性已涵蓋多個領(lǐng)域。有關(guān)鈦環(huán)鍛件的生產(chǎn)工藝、執(zhí)行標準、應(yīng)用領(lǐng)域等，寶鋯金屬結(jié)合相關(guān)資料，整理如下：
一、鈦環(huán)的生產(chǎn)工藝
1、原材料選擇
鈦材類型：根據(jù)用途選擇不同牌號的鈦或鈦合金，例如：
工業(yè)級：純鈦（Grade 1-4）、Ti-6Al-4V（航空/醫(yī)療級）。
醫(yī)療級：ASTM F136（Ti-6Al-4V ELI，低間隙元素）。
珠寶級：高純度鈦（Grade 2或Grade 5）。
原料形式：鈦棒、鈦板或鈦絲，需符合尺寸和成分標準。
2、成型工藝
鍛造：通過熱鍛或冷鍛成型，提升鈦環(huán)的致密度和機械性能（如抗拉強度）。
鑄造：熔模鑄造（失蠟法）用于復(fù)雜形狀的鈦環(huán)，但需后續(xù)熱處理消除內(nèi)部缺陷。
粉末冶金：鈦粉末經(jīng)壓制和燒結(jié)，適合小批量定制化生產(chǎn)。
CNC精密加工：通過數(shù)控機床切削鈦棒或鈦板，精度高（±0.01mm），適用于高精度工業(yè)零件。
3D打印（增材制造）：激光選區(qū)熔化（SLM）技術(shù)直接成型復(fù)雜結(jié)構(gòu)，用于航空航天或個性化醫(yī)療植入物。
3、加工與熱處理
退火：消除加工應(yīng)力，提高延展性（例如：純鈦在700-800℃退火）。
固溶時效處理：針對鈦合金（如Ti-6Al-4V），通過固溶（950℃）和時效（500℃）提升強度。
冷加工：通過冷軋或冷拉提升表面光潔度和硬度。
4、表面處理
陽極氧化：電解著色（可生成藍、紫、金等顏色），用于珠寶或裝飾品。
噴砂/拋光：工業(yè)零件常用噴砂（Ra 1.6-3.2μm）或鏡面拋光（Ra <0.4μm）。
涂層處理：醫(yī)療領(lǐng)域采用羥基磷灰石（HA）涂層增強骨結(jié)合能力。
鈍化處理：硝酸或氫氟酸清洗，提升耐腐蝕性。
5、質(zhì)量檢測
無損檢測：X射線探傷（內(nèi)部缺陷）、超聲波檢測（裂紋）。
力學(xué)性能測試：拉伸試驗（抗拉強度≥800MPa，Ti-6Al-4V）、硬度測試（HV 300-400）。
成分分析：光譜儀檢測鈦材成分是否符合標準（如Al 5.5-6.5%，V 3.5-4.5%）。
二、鈦環(huán)的執(zhí)行標準
不同領(lǐng)域的鈦環(huán)鍛件需符合特定國際或行業(yè)標準：
1、工業(yè)領(lǐng)域
ASTM B348：鈦及鈦合金棒材和坯料標準（美國材料試驗協(xié)會）。
GB/T 2965-2007：中國鈦及鈦合金棒材標準（工業(yè)通用）。
AMS 4928：航空級Ti-6Al-4V鈦合金環(huán)件標準（美國航空航天材料規(guī)范）。
2、醫(yī)療領(lǐng)域
ISO 5832-3：外科植入物用鈦合金（Ti-6Al-4V）成分與性能要求。
ASTM F136：醫(yī)療級Ti-6Al-4V ELI（低間隙元素）標準，確保生物相容性。
FDA 510(k)：美國食品藥品監(jiān)督管理局對鈦植入物的審批認證。
3、珠寶與消費品
GB/T 11887-2012：中國首飾貴金屬純度標準（鈦首飾需標注“Ti”及純度）。
EN 1811：歐洲鎳釋放測試標準（適用于含鎳鈦合金首飾）。
4、航空航天
AMS 4930：鈦合金鍛件標準（適用于發(fā)動機環(huán)件）。
NASA-STD-6012：航天器鈦部件無損檢測規(guī)范。
5、環(huán)保與回收
ISO 14001：環(huán)境管理體系標準（涉及鈦廢料回收流程）。
ASTM E2901：鈦金屬回收與再生標準。
三、生產(chǎn)工藝與標準的關(guān)系
工業(yè)級鈦環(huán)：側(cè)重機械性能（如ASTM B348），需通過鍛造或CNC加工。
醫(yī)療級鈦環(huán)：需滿足生物相容性（ISO 5832-3）和無菌處理（如伽馬射線滅菌）。
珠寶級鈦環(huán)：表面色彩和耐磨性（陽極氧化）是關(guān)鍵，需符合貴金屬標識規(guī)范。
四、典型案例

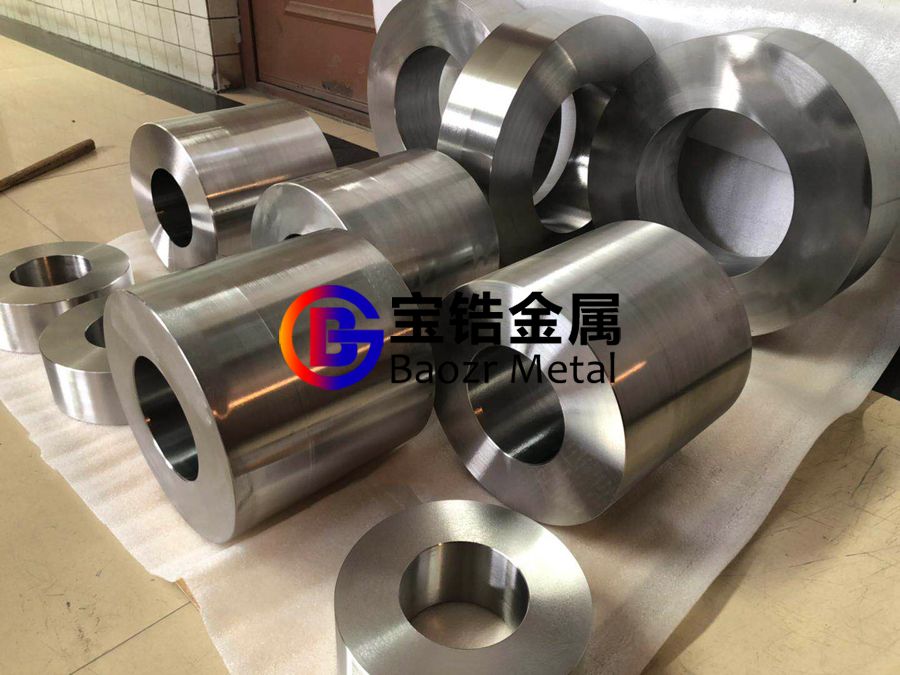

航空發(fā)動機鈦環(huán)：采用Ti-6Al-4V，經(jīng)熱鍛+CNC加工，執(zhí)行AMS 4928標準。
醫(yī)療脊柱固定環(huán)：3D打印Ti-6Al-4V ELI，表面HA涂層，符合ASTM F136和ISO 13485。
如果需要了解鈦環(huán)在特定領(lǐng)域（如成本對比、工藝參數(shù)）需求，請直接致電寶雞寶鋯金屬。
